Tugas 1 : Membuat Rangkaian Schematic Sederhana Dengan Protel

Komponen Yang Dibutuhkan :

1. Resistor

2. Diode Zener

3. Diode LED

4. Transistor PNP

5. Power port ( Power Ground dan Circle)

Langkah – Langkahnya adalah sebagai berikut :

1. Pastikan anda sudah menginstall protel schematic 1.0.

2. Klik Start > All Program > Advanced Schematic > Schematic Editor

3. Lalu klik File > New untuk memulai.

4. Siapkan berbagai komponen yang telah disebutkan diatas. Komponen ini terdapat dalam pilihan menu di library.

5. Jika Kosong, isi terlebih dahulu dengan cara klik menu library pada Menu Bar, Pilih Add/Remove, lalu akan muncul kotak dialog seperti ini.

6. Pada Directories, klik Library. Kemudian akan munucl berbagai pilihan Files. Pilih DEVICE.LIB. Kalau sudah klik Add, kemudian OK.

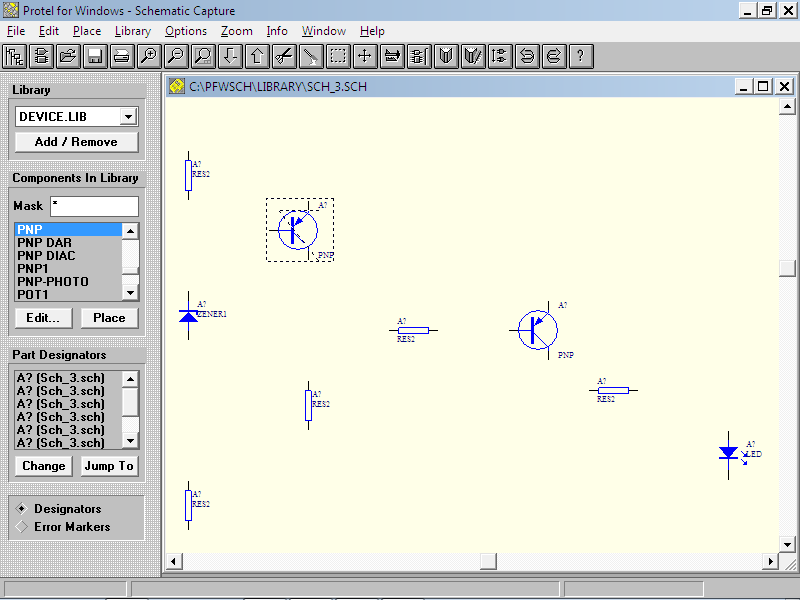

7. Tambahkan 5 buah Resistor yang terdapat dalam menu DEVICE.LIB lalu pilih RES2 (Jika ingin mengubah Arah / posisi simbol, klik 2 kali pada komponen, kemudian tekan space).

8. Tambahkan Diode LED Yang terdapat dalam menu DEVICE.LIB lalu pilih LED.

9. Tambahkan Diode Zener yang terdapat dalam menu DEVICE.LIB lalu pilih Zener1.

10. Tambahkan 2 buah Transistor PNP yang terdapat dalam menu DEVICE.LIB lalu pilih PNP.

11. Letakkan Komponen sesuai dengan gambar. Satukan Semua Komponen dengan menggunakan electrical wires yang terdapat dalam kotak Wiring tools.

12. Tambahkan Power Ground pada Rangkaian dengan klik Place > Power Ports. (Untuk mengubah simbol klik kiri 2x pada mouse ke simbol, ubah pada kolom Net menjadi 7,5 dan ubah Bar pada kolom Style menjadi Power Ground lalu tekan OK).

13. Tambahkan Hambatan/Beban pada rangkaian dengan klik Place > Power Ports. (Untuk mengubah simbol, klik kiri 2x pada mouse ke simbol, ubah Bar pada kolom Style menjadi Circle lalu tekan OK).

14. Untuk mengubah nama pada komponen, klik kiri 2X pada teks yang ingin diubah. ketik nama yang ingin diubah, lalu OK.

Lakukan pada komponen lain sesuai pada gambar rangkaian.

15. Beri sambungan menggunakan Junction sesuai dengan gambar. (Untuk mengubah ukuran, klik kiri 2X pada simbol, ubah Smallest pada kolom Size menjadi Small lalu tekan OK).
